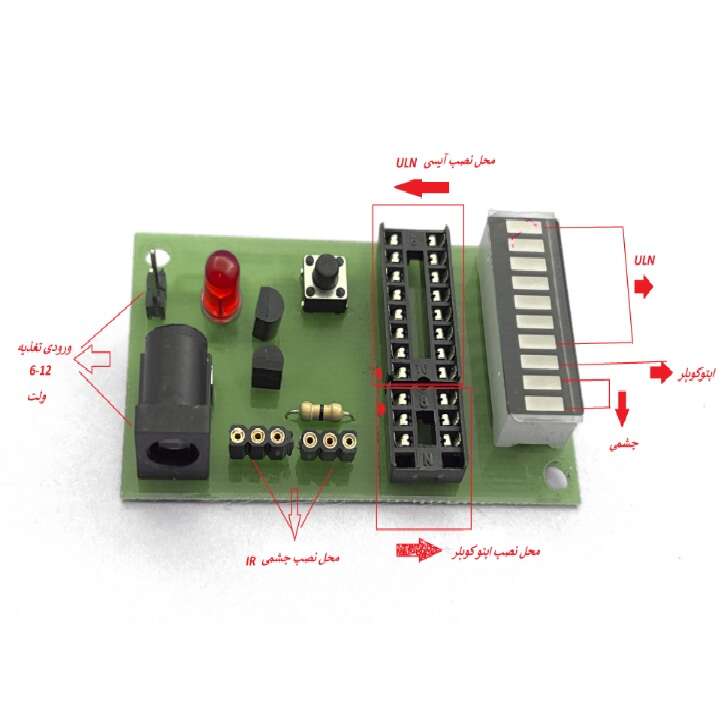

تستر سه کاره قطعات الکترونیک

تستر سه کاره برای تست اپتوکوپلر , تست آی سی های سری ULN و KID , تست ریموت کنترل های مادون قرمز IR

تست تراشه های درایور ULN و KID

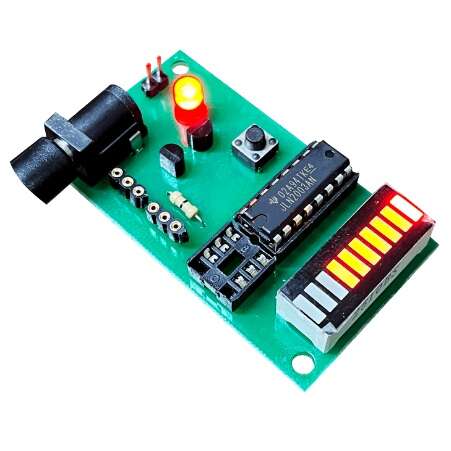

با قرار دادن تراشه درایور ULN در زیف سوکت پس از اتصال به تغذیه به برد با روشن شدن ال ای دی قرمز رنگ نشان از روشن بودن دستگاه میدهد پس از آن لامپ ده خانه در ردیف های 1 تا 7 روشن میشوند که نشان دهنده سالم بودن تراشه درایور می باشد.

تست اپتوکوپلر

برای اپتوکوپلر نیز پس از قرار دادن قطع در زیف شش پایه در برد و اتصال تغذیه به آن با فشردن دکمه پوش باتن برروی برد نشانگر هشتم از لامپ ردیفی روشن میشود که نشان دهنده ی سالم بودن آن می باشد.

تست ال ای دی های IR

برروی برد دو عدد پین هدر 3 پین می باشد که با قراردادن ال ای دی در روی پین هدر و سپس اتصال تغذیه به برد نشانگرهای دو ردیف روشن می شوند که نشان از سالم بودن LED های IR می باشد.

ابعاد : 3x6 سانتی متر

ولتاژ کاری: 6 - 12 ولت DC

درگاه ورودی تغذیه : جک آداپتور استاندارد 2.1mm
